Заптивка за заштићене спиралне цеви

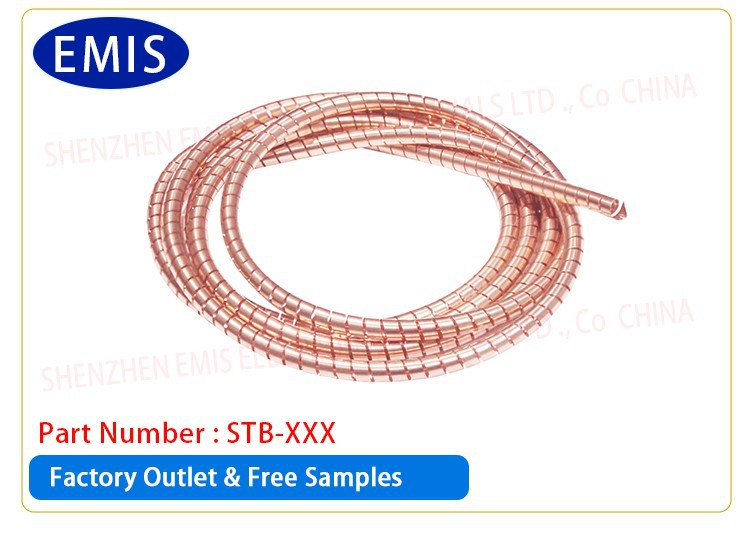

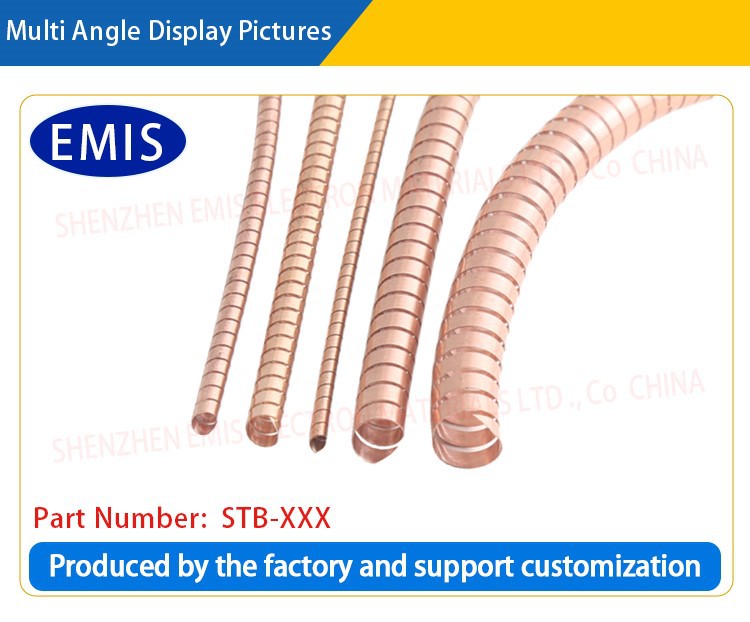

Заштитна спирална цевна заптивка је направљена од високо еластичног калајисаног берилијум бакра, никлованог берилијум бакра, нерђајућег челика и других материјала. Ова јединствена структура даје одличан ефекат заштите од електромагнетних таласа. Може ефикасно блокирати сметње спољашњих електромагнетних таласа и осигурати нормалан рад опреме у сложеном електромагнетном окружењу.







Референтни дијаграм величине спиралне цеви И. Уграђен у стандардни О-прстен жлеб ИИ. Уградите у жлеб за ластин реп







Можемо прилагодити ширину, дебљину и спољашњи пречник сировина од берилијум бакра/нерђајућег челика према вашим потребама. Ова заптивна заптивка се уграђује у жлеб. Специфичан начин инсталације је приказан на слици. Стандардне спецификације производа су приказане у табели параметара спиралне цеви од берилијум бакра:



НО	Парт Нубмер	Т(мм)	Пречник (D)	Дужина Макс	Завршна обрада	Унутрашње језгро	Моунтед Сизе
							W	H	N
1	СТБ{0}}	0.08	0.86 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	1.20	0.58	0.84
2	СТБ{0}}	0.08	1,20 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	1.60	0.90	1.15
3	СТБ{0}}	0.08	1,60 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	2.38	1.16	1.52
4	СТБ{0}}	0.1	1,78 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	2.38	1.35	1.70
5	СТБ{0}}	0.1	1,98 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	2.76	1.50	1.90
6	СТБ{0}}	0.1	2,38 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	3.20	1.78	2.30
7	СТБ{0}}	0.1	2,60 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	3.60	1.95	2.50
8	СТБ{0}}	0.1	2,76 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	4.00	2.10	2.67
9	СТБ{0}}	0.1	3,20 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	4.40	2.38	3.10
10	СТБ{0}}	0.1	3,60 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	4.80	2.67	3.50
11	СТБ{0}}	0.1	4,40 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	5.95	3.25	4.20
12	СТБ{0}}	0.1	4,75 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	6.35	3.60	4.60
13	СТБ{0}}	0.1	6,25 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	8.70	4.70	6.10
14	СТБ{0}}	0.1	8.00 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	10.70	6.00	7.62
15	СТБ{0}}	0.1	9,60 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	12.70	7.10	9.24
16	СТБ{0}}	0.1	12,70 мм	10 метара	Бригхт. Никл. Тин. Злато. сребро	СТБ{0}}ИЦ	16.70	9.60	12.30



































Такође можемо да користимо нерђајући челик за израду спиралне цеви. Број дела као доле.



НО	Број дела	Т(мм)	Диамет ер	Максимална дужина / завојница	Завршна обрада	Унутрашње језгро П/Н	Моунтед Сизе
							W	H	N
1	СТС{0}}	0.08	0.86 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	1.20	0.58	0.84
2	СТС{0}}	0.08	1,20 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	1.60	0.90	1.15
3	СТС{0}}	0.08	1,60 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	2.38	1.16	1.52
4	СТС{0}}	0.1	1,78 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	2.38	1.35	1.70
5	СТС{0}}	0.1	1,98 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	2.76	1.50	1.90
6	СТС{0}}	0.1	2,38 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	3.20	1.78	2.30
7	СТС{0}}	0.1	2,60 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	3.60	1.95	2.50
8	СТС{0}}	0.1	2,76 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	4.00	2.10	2.67
9	СТС{0}}	0.1	3,20 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	4.40	2.38	3.10
10	СТС{0}}	0.1	3,60 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	4.80	2.67	3.50
11	СТС{0}}	0.1	4,40 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	5.95	3.25	4.20
12	СТС{0}}	0.1	4,75 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	6.35	3.60	4.60
13	СТС{0}}	0.1	6,25 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	8.70	4.70	6.10
14	СТС{0}}	0.1	8.00 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	10.70	6.00	7.62
15	СТС{0}}	0.1	9,60 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	12.70	7.10	9.24
16	СТС{0}}	0.1	12,7 мм	10 метара	Бригхт. Никл. Калај итд	СТС{0}}ИЦ	16.70	9.60	12.30



1. Класификација производа

Заштитне заптивке спиралне цеви су подељене на заптивке спиралне цеви од берилија и бакра и заштитне заптивке спиралне цеви од нерђајућег челика према различитим материјалима.

Берилијумске бакарне спиралне цеви су електромагнетни заштитни јастучићи високих перформанси. Израђени од висококвалитетног материјала од берилијума бакра, имају одличну еластичност и отпорност на трајну деформацију компресије.

Могу се брзо вратити у првобитни облик након што су стиснуте спољашњом силом и могу се прилагодити празнинама различитих облика и величина како би осигурали добар контакт и ефекте заштите; површина спиралне цеви је калајисана или никлована да би се додатно побољшала њена проводљивост и перформансе заштите, а јастучићи обложени ивицама имају јаке

отпорност на електрохемијску корозију у влажним и сланим окружењима.

Заштитне заптивке спиралне цеви од нерђајућег челика су заштитне траке спиралне цеви направљене од нерђајућег челика.

Спиралне цеви од нерђајућег челика имају одличну еластичност и отпорност на притисак и могу постићи значајне функције подршке и увлачења. Могу се уградити на плоче било које дебљине без додатне подршке. Поред тога, спиралне цеви од нерђајућег челика такође могу пружити одличне перформансе заштите за заштиту електронске опреме од електромагнетних сметњи.



Увести

Заштићена спирална цевна заптивка је направљена од високо еластичног калајисаног берилијум бакра, никлованог берилијум бакра, нерђајућег челика и других материјала. Ова јединствена структура даје одличан ефекат заштите од електромагнетних таласа. Може ефикасно блокирати сметње спољашњих електромагнетних таласа и осигурати нормалан рад опреме у сложеном електромагнетном окружењу. Било да се ради о високофреквентним или нискофреквентним електромагнетним таласима, они могу бити ефикасно заштићени, пружајући поуздану заштиту за опрему која захтева високе перформансе заштите од електромагнетних таласа.

Главне функције заптивки заштићених спиралних цеви

Електромагнетна заштита: Најважнија функција је електромагнетна заштита. Кроз структуру металне спиралне цеви, може ефикасно изоловати спољашње или унутрашње електромагнетне сметње, заштитити електронску опрему од сметњи електромагнетног зрачења и осигурати нормалан рад опреме.

Смањите цурење електромагнетног зрачења: Када се користи у систему цевовода за пренос сигнала или струје, заптивка заштићене спиралне цеви може спречити цурење електромагнетног зрачења сигнала или струја, избегавајући сметње у околини или опреми.

Побољшање електромагнетне компатибилности (ЕМЦ): Примењује се на индустријску опрему, комуникациону опрему, медицинску опрему и друга поља како би се осигурало да је опрема у складу са стандардима ЕМЦ (електромагнетне компатибилности) и да испуњава законске и безбедносне прописе.

Структурна заштита и издржљивост: Заптивке за спиралне цеви такође могу да обезбеде физичку заштиту како би спречиле оштећење опреме трењем, сударом или другим физичким оштећењима и побољшале издржљивост цеви или опреме.

Конструкција и материјали заптивки заштићених спиралних цеви

Структура заштићених спиралних заптивки цеви обично укључује два дела:

Слој жичане мреже: Жичана мрежа је ткана од високо проводљивих метала (као што су нерђајући челик, бакар, алуминијум, итд.) и одговорна је за обезбеђивање електромагнетне заштите. Непропусност и материјал жичане мреже одређују њену ефективност заштите.

Еластомер или заштитни слој: Унутрашња и спољашња површина спиралне цеви углавном имају слој еластомера (као што је гума, силикон, итд.) или заштитни слој, који углавном игра улогу у водонепропусности, отпорности на корозију и отпорности на ударце. Еластомерни материјали такође могу пружити одређени ефекат пуферирања и повећати издржљивост заптивке.

Заптивке заштићене спиралне цеви су електромагнетне заштитне заптивке високих перформанси. Овај заштитни материјал за заптивке је идеалан заштитни материјал за војне и ваздухопловне пројекте, као и за неку цивилну електронску опрему која захтева ефикасну заштиту и заптивање, и може се широко користити у заштити проблема које друге заптивке не могу да реше. Ефикасност заштите ове заптивне заптивке је 86дБ до 165дБ.

Спиралне цеви од нерђајућег челика су такође електромагнетне заштитне заптивке високих перформанси. Овај производ је веома погодан за цивилне примене и усклађен је са Европском директивом 83528. Ове заптивке могу да обезбеде више од 95 дБ квалитета заштите на 1ГХз.

Наша компанија пружа професионалне услуге прилагођавања заптивки за спиралне цеви са заштитом, са циљем да купцима у различитим индустријама пружи ефикасна решења за електромагнетну заштиту и заштиту. Кроз услуге прилагођавања, можемо да дизајнирамо и производимо заштитне спиралне заптивке цеви које задовољавају њихова посебна окружења примене у складу са специфичним потребама купаца, обезбеђујући да су перформансе, величина и применљивост производа савршено усклађени како би помогли купцима да се носе са сложеним електромагнетним сметњама ( ЕМИ) проблеми.





Поља апликације

Електронска опрема: У комуникацији, медицинској, потрошачкој електроници и другој опреми, заптивке са оклопљеним спиралним цевима се широко користе за заштиту осетљивих компоненти од електромагнетних сметњи.

Аутомобилска индустрија: У електронским системима монтираним на возилима, заптивке са оклопљеним спиралним цевима се често користе за заштиту сензора, каблова и конектора како би се спречило да електромагнетне сметње утичу на електронски контролни систем аутомобила, посебно на нормалан рад аутономне вожње и интелигентних система.

Ваздухопловство: У окружењима са великом потражњом као што су свемирске летелице и сателитске комуникације, заптивке са оклопљеним спиралним цевима могу се користити за електромагнетну заштиту каблова, цевовода, инструмената и опреме како би се осигурала поузданост опреме и стабилност комуникације.

Индустријске примене: У индустријској контроли, опреми за производњу електричне енергије, трансформаторима и другој опреми, заптивке заштићене спиралне цеви могу се користити за смањење електромагнетних сметњи између опреме и побољшање стабилности електричних система.

Војна и безбедносна опрема: У војној комуникационој опреми, радарским системима, сателитским комуникацијама и другим областима, заптивке са оклопљеним спиралним цевима се користе да побољшају способност опреме против сметњи и обезбеде сигуран пренос важних сигнала.

Предности перформанси

Заптивке заштићене спиралне цеви имају одличну проводљивост и заштитна својства;

Заптивке заклоњене спиралне цеви имају одличну отпорност на корозију након галванизације; Својства материјала спиралних цеви од берилијум бакра могу постићи бољи пренос топлоте и способност хлађења;

Заштићене спиралне цевне заптивке могу обезбедити високу еластичност и ниску релаксацију у складу са перформансама опруге; Спиралне цеви од нерђајућег челика имају одличну отпорност на корозију и отпорност на хабање, а њихов радни век је дуг, смањујући трошкове одржавања и замене;

Спиралне цеви од нерђајућег челика и даље могу да одржавају добра механичка својства под високим температурама и погодне су за размену топлоте и друга поља;

Спиралне цеви од нерђајућег челика се лако чисте и погодне су за употребу у прехрамбеној и медицинској индустрији;

Додавање ПВЦ-а и других унутрашњих језгара спиралној цеви може променити различите силе компресије;

Сви производи (укључујући галванизацију) су у складу са СГС, РОХС, РЕАЦХ, еколошким и другим стандардима.







Процес производње заптивке за заштићене спиралне цеви

Технички параметри производа

Сировине:

Спирална цев: калајисана берилијум-бакар (без олова) или спирална цев

Језгро цеви: ПВЦ тврдоћа 80.



Ефикасност заштите:

Квалитет заштите: У фреквенцијском опсегу од 1МХз-1ГХз, његова ефективност заштите премашује 80дБ (80дБ-160дБ). (Као што је приказано на слици испод)

Напомена:

1. Стандардна еластична сила калајисана берилијум-бакарна спирална заптивка цеви;

2. Заптивка спиралне цеви од калајисане берилијум-бакре средње еластичне силе;

3. Заптивка спиралне цеви од калајисане берилијум-бакре ниске еластичне силе.

Еластична сила компресије

Заштитне заптивке спиралне цеви од берилијум бакра подељене су на следеће две различите силе компресије. Идеална компресија је 25% пречника спиралне цеви. Пошто је притисак повезан са дебљином сировине берилијум бакра, приближна вредност еластичне силе је означена у табели испод:



Пречник (мм)	Стандардно истезање*	Средња еластичност
0.86+/-0.051	СС{0}}	МС{0}} НЦ**
1.20+/-0.051	СС{0}}	МС{0}} НЦ**
1.60+/-0.076	СС{0}}	МС{0}}
1.78+/-0.076	СС-.070	МС-.070
1.98+/-0.076	СС{0}}	МС{0}}
2.38+/-0.102	СС{0}}	МС{0}}
2.60+/-0.102	СС-.103	МС-.103
2.76+/-0.102	СС{0}}	МС{0}}
3.20+/-0.102	СС{0}}	МС{0}}
3.60+/-0.127	СС{0}}	МС{0}}
4.40+/-0.127	СС{0}}	МС{0}}
4.75+/-0.152	СС{0}}	МС{0}}
6.25+/-0.178	СС{0}}	МС{0}}
8.00+/-0.229	СС{0}}	МС{0}}
9.60+/-0.279	СС{0}}	МС{0}}
12.70+/-0.381	СС{0}}	МС{0}}
Напомена: * означава да стандардна еластична спирална цев нема унутрашње језгро, ** означава да овај модел не може имати унутрашње језгро
Стандардно растезање: 4,8 кг/цм (просечно); Средње растезљивост: 1,6 кг/цм (просек)



Испорука, испорука и сервирање



Брзи капацитет испоруке

1. Нормално време испоруке: мање од 3 дана;

2.Максимално време за посебне производе: мање од 7 дана.

3. Нормално време испоруке бесплатног узорка: мање од 2 дана.

4. Време испоруке за посебне производе: мање од 7 дана.

5. Време завршетка ручне производње узорака: мање од 7 дана



Поуздано осигурање квалитета

Време повратне информације за жалбе купаца на квалитет: мање од 1 сата.

Време размене робе: мање од 1 дана.

пружање читавог спектра извештаја о инспекцији квалитета како би се осигурао квалитет и поузданост нашег производа.,





П1: Шта је заштитна спирална заптивка цеви?

А1: Заштитна спирална цевна заптивка је заштитна компонента која се користи за електромагнетну заштиту, обично направљена од металног материјала и има спиралну структуру. Његова главна функција је да спречи електромагнетне сметње (ЕМИ) и обезбеди проводљиву путању. Често се користи у разним електронским уређајима и системима за смањење електромагнетних сметњи и побољшање стабилности електричног система.



П2: Која је главна функција заптивке заштитне спиралне цеви?

А2: Главна функција заштитне спиралне заптивке цеви је да обезбеди електромагнетну заштиту, смањи интерференцију спољашњих електромагнетних таласа на опреми и спречи да електромагнетни таласи које емитује опрема ометају спољашње окружење. Поред тога, он такође може да обезбеди електричне везе и проводне путеве у одређеној мери како би осигурао да опрема ради стабилно у сложеном електромагнетном окружењу.

.

П3: Зашто одабрати прилагођену заштитну спиралну заптивку цеви?

А3: Прилагођене заштитне спиралне заптивке цеви могу тачно да задовоље потребе специфичних апликација. Сваки уређај има различите величине, облике и окружења коришћења. Прилагођавање може да обезбеди најбољи ефекат заштите, истовремено осигуравајући његову прилагодљивост, издржљивост и погодност инсталације. Путем прилагођених услуга, купци могу да изаберу праве материјале, величине, површинске третмане и структуре како би осигурали да заптивачи стабилно раде у одређеном окружењу дуго времена.



П4: Које карактеристике се могу прилагодити за заптивке заштићене спиралне цеви?

А4: Приликом прилагођавања заптивки заштићених спиралних цеви, следеће карактеристике се могу подесити:

Величина и облик: Прилагодите дужину, пречник, корак, итд. према захтевима величине опреме купца.

Избор материјала: Изаберите различите металне материјале у складу са радним окружењем, као што су берилијум бакар, нерђајући челик, легура пресвучена бакром, итд., Да бисте осигурали ефекат заштите и отпорност на корозију.

Површинска обрада: као што је никлована, посребрена, позлаћена, итд., Да би се побољшала отпорност на корозију, проводљивост и механичка својства.

Дизајн структуре: Подесите спиралну структуру и број слојева заптивке да бисте оптимизовали ефекат заштите.

Прилагодљивост околине: Прилагодите отпорност на високе температуре, отпорност на корозију, водоотпорне карактеристике и карактеристике отпорности на прашину како бисте осигурали дугорочну стабилну употребу у екстремним условима.



П5: Како осигурати квалитет прилагођених заштићених спиралних заптивки?

А5: Ми усвајамо строги процес контроле квалитета, од дизајна, одабира материјала, производње до коначног тестирања, свака веза се строго проверава. Пре прилагођавања, ми ћемо детаљно комуницирати са купцима како бисмо осигурали да план дизајна испуњава захтеве апликације; након производње узорка, спроводе се вишеструка испитивања (као што су електромагнетна заштита, отпорност на високе температуре, отпорност на корозију, итд.) како би се осигурао квалитет производа. Током масовне производње, врши се и потпуно праћење и тестирање како би се осигурало да сваки производ испуњава стандарде.



П6: Да ли се заптивке заштићене спиралне цеви могу поново користити?

А6: Заптивке заштићене спиралне цеви су обично дизајниране као компоненте за вишекратну употребу, посебно висококвалитетни метални материјали и површински третмани како би се осигурала њихова издржљивост и дуг век. Међутим, дуготрајна употреба може проузроковати одређено хабање или оштећење, тако да су неопходни редовни прегледи и одржавање. Ако је заптивка оштећена или перформансе опадају, благовремена замена може осигурати да опрема настави да ради нормално.



П7: Како одабрати одговарајућу заптивку заштићене спиралне цеви?

А7: Приликом одабира одговарајуће заптивке заштићене спиралне цеви, треба узети у обзир следеће факторе:

Захтеви за електромагнетну компатибилност опреме: Изаберите заптивку са довољним ефектом заштите.

Радно окружење: Узмите у обзир факторе као што су температура, влажност и корозивност и изаберите материјале који се прилагођавају окружењу.

Величина и облик: Уверите се да заптивка одговара интерфејсу опреме и месту инсталације.

Захтеви за издржљивост: Изаберите материјале високе издржљивости на основу радног века и циклуса одржавања.



П8: Које је време испоруке за прилагођене заптивке заштићене спиралне цеви?

А8: Време испоруке обично зависи од сложености и обима производње заптивке. Уопштено говорећи, циклус производње и верификације узорка је око 2-3 дана, а нови узорак калупа је 15 дана. Ако купац има хитне потребе, можемо да пружимо брзу услугу у складу са специфичном ситуацијом и покушамо да скратимо циклус испоруке.
